【竹中工務店】温かみある空間に　木造複層格子梁使った「ヴォーリズ記念アリーナ」

最終更新 | 2017/05/25 14:52

文字サイズ

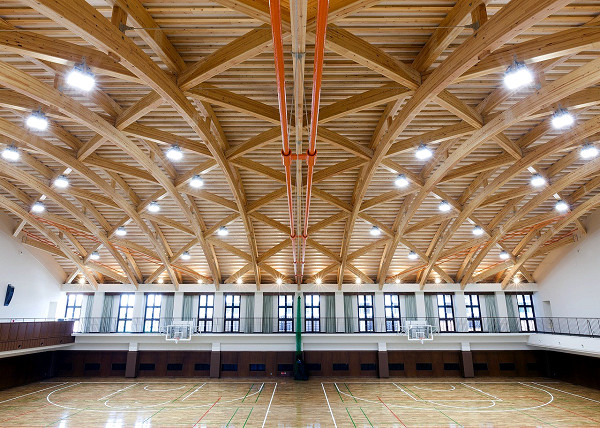

　竹中工務店は、湾曲集成材を使った「木造複層格子梁」を開発、滋賀県近江八幡市にあるヴォーリズ学園の「ヴォーリズ記念アリーナ」に初めて適用した＝写真。

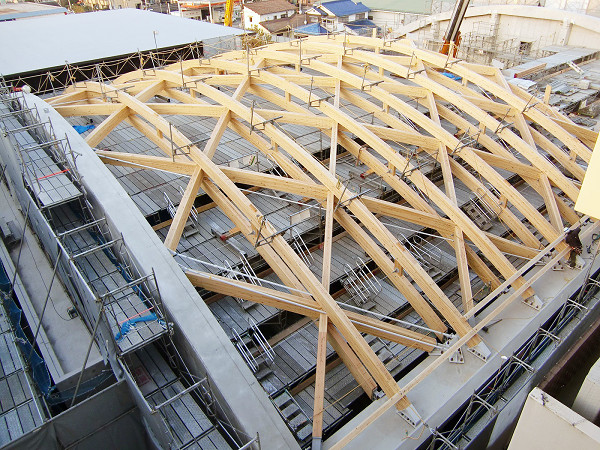

施工中の様子

　アリーナの規模は、RC造（屋根木造）2階建て延べ2303㎡。意匠設計は一粒社ヴォーリズ建築事務所、構造設計と施工は竹中工務店が担当した。2016年5月に着工、17年3月に完成した。
　ヴォールト形状の複層格子梁は「上弦材」と「斜材」「下弦材」の3層で構成。上弦材と下弦材の間に斜材を通す架構で、格子梁には欧州アカマツを使った湾曲集成材が用いられた。
　トラス成を確保することにより部材の小断面化、製作工期の短縮を実現する。斜材は面内補剛の効果に加え、屋根の立体感も演出する。伝統木造の技術である「貫架構」を組み込み、屋根架構を一体化。木質系の母屋と組み合わせることで、より温かみのあるシンボリックなアリーナを実現した。
